一、德国REXROTH力士乐品牌简介
REXROTH不仅是世界前100强公司，也是世界高科技企业之一。50多年来，Bosch Rexroth集团及Bosch Rexroth公司的业务部门致力开发专业型液压传动领域高科技产品，产品和品牌已享誉全球。力士乐（Rexroth）为工业及工厂自动化、行走机械、以及可再生能源等领域的客户提供传动、控制与移动解决方案；作为全球超过50万客户的共同选择，力士乐正不断为客户提供高质量的电控、液压、气动以及机电一体化元件和系统。Rexroth-力士乐气动产品大量应用在钻修设备的气路上，以及Caterpillar卡特匹勒与Allison艾里逊变速箱的配合中以实现动力的操作和控制。以Rexroth-力士乐高性能的液压产品为依托，Rexroth向钢铁行业提供连铸、连轧等生产线的全套液压系统和液压元件。BoschRexroth博世-力士乐在船舶和海洋钻井平台的液压和气动传动系统及控制方面具有渊博的经验，产品应用在钻井平台、推进系统、舵机系统、发动机控制系统等。
二、德国REXROTH力士乐产品分类
REXROTH柱塞泵，REXROTH齿轮泵
REXROTH叶片泵，REXROTH电磁阀
REXROTH换向阀，REXROTH油泵
REXROTH导轨，REXROTH行走液压
REXROTH滚珠丝杆，REXROTH滑块
REXROTH比例阀，REXROTH压力阀
REXROTH传感器，REXROTH马达
REXROTH伺服阀，REXROTH继电器
三、德国REXROTH力士乐比例阀原理简介和有点
电液比例阀简称比例阀。普通液压阀只能通过预调的方式对液流的压力、流量进行定值控制。但是当设备机构在工作过程中要求对液压系统的压力、流量参数进行调节或连续控制，例如.要求工作台在工作进给时按慢、快、慢连续变化的速度实现进给，或按一定精度模拟某个控制曲线实现旅力控制.普通液压阀则实现不了。这时可以用电液比例阀对液压系统进行控制。
电液比例阀是一种按输入的电信号连续地、按比例地控制液压系统的液流方向、流量和压力的阀类。它山电-机械比例转换装置和液压控制阀本体两大部分构成.前者将输入的电信号连续地按比例地转换为机械力和位移输出，后者在接受这种机械力和位移之后、按比例连续地输出压力和流量.
电液比例阀的发展主要有两个途径一是用比例电磁铁取代传统液压阀的手动调节装置或取代普通电磁铁发展起来的;二是由电液伺服阀简化结构、降低精度发展起来的。
与普通液压阀相比.比例阀的优点是:1、能简单地实现远距离控制；2、能连续地、按比例地控制液压系统的压力和流量，从而实现对执行机构的位置、速度和力的连续控制，并能防止或减小压力、速度变换时的冲击；3、油路简化，元件数量少。
比例阀适用于既要求能连续控制压力、流量和方向，又需要很高的控制精度的场合。
四、德国REXROTH力士乐比例阀分类介绍

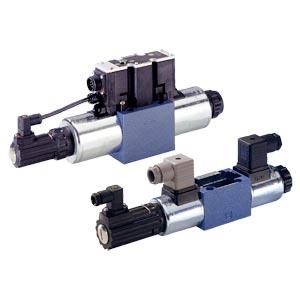

比例换向阀，直动式，不带电子位置反馈
4WRA 和 4WRAE
规格 6、10
组件系列 2X
工作压力 315 巴
流量 75 l/min
用于底板安装
孔图按 ISO 4401
控制液流的方向和大小
带集成电子元件 (OBE)
弹簧定中的控制滑板
4WRA(E) 型阀是一种用于板式结构的直动式比例方向阀。
由比例电磁铁进行操纵。该电磁铁由外置或集成的电子元件 (OBE) 控制。

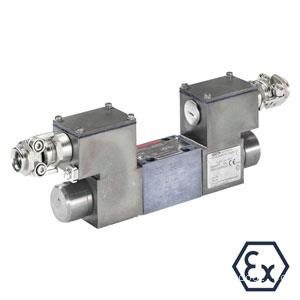

比例换向阀，直动式，不带电子位置反馈
4WRA6../..XE
规格 6
组件系列 2X
工作压力 315 巴
体积流量 22l/min
2 位 4 通或 3 位 4 通结构
孔图按 ISO4401-03-02-0-05
耐海水
电磁线圈可旋转 90°
防爆类型“e”（增安型）
4WRA 6 ../..XE 型阀是一种通过电磁铁操纵的直动式比例方向阀。它可以控制体积流量的大小和方向，适用于指令 94/9/EC 规定的有爆炸危险的场所。

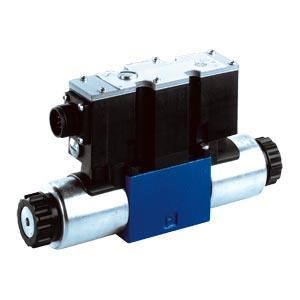

比例换向阀，直动式，带电子位置反馈
4WRE 和 4WREE
规格 6、10
组件系列 2X
工作压力 315 巴
流量 180 l/min
用于底板安装
孔图按 ISO 4401
调整体积流量的方向和大小
带电气位置反馈
带集成电子元件 (OBE)
弹簧定中的控制滑板
4WRE(E) 型阀是一种具有电气位置反馈的直动式比例方向阀，用于板式结构。
由比例电磁铁进行操纵。该电磁铁由外置或集成的电子元件 (OBE) 控制。
比例换向阀，直动式，带内装电子元件 (OBE)，电子位置反馈和阀芯位置监控
4WREEM
规格 6、10
组件系列 2X
工作压力 315 巴
流量 90 l/min（规格 6）
流量 180 l/min（规格 10）
用于底板安装
带数码集成电子元件和现场总线接口的比例方向阀 (IFB-P)
4WREF
规格 6、10
组件系列 2X
工作压力 315 巴
流量 80 l/min（规格 6）
流量 180 l/min（规格 10）
用于底板安装
比例方向阀，直接控制，带pQ功能
4WREQ
规格 6、10
组件系列 2X
工作压力 315 巴
流量 180 l/min
用于底板安装
先导式比例方向阀，不带电气位置反馈功能，带开关位置指示器
4WRHM
规格 10...25
组件系列 1X
工作压力 350 巴
流量 870 l/min
用于底板安装
孔图按 ISO 4401
带集成电子元件 (OBE) 和电气位置反馈的先导式比例方向阀
4WRKE
规格 10...35
组件系列 3X
工作压力 350 巴
流量 3000l/min
用于底板安装
孔图按 ISO 4401
比例换向阀，先导式，不带电子位置反馈
4WRZ(E)
规格 10...52
组件系列 7X
工作压力 350 巴
流量 2800l/min
用于底板安装
孔图按 ISO 4401
型号 4WRZE 带集成电子元件 (OBE)
通过一个三通减压阀进行先导控制
主阀芯具有弹簧定中和防转特性
可以有不同的控制滑板叠量
用于法兰连接（规格 52）
4WRZ(E) 型阀是一种用于板式结构的先导式比例方向阀。
由比例电磁铁进行操纵。该电磁铁由外置或集成的电子元件 (OBE) 控制。
先导式比例方向阀，不带电气位置反馈功能，带开关位置指示器
4WRZ(E)M
规格 10...25
组件系列 1X
工作压力 350 巴
流量 870 l/min
用于底板安装
孔图按 ISO 4401
比例换向阀，先导式，不带电子位置反馈
4WRZ…XE
规格 10...32
组件系列 7X
工作压力 350 巴
体积流量 1600l/min
2 位 4 通或 3 位 4 通结构
孔图按 ISO 4401
耐海水
电磁线圈可旋转 90°
防爆类型“e”（增安型）
4WRZ...XE 型阀是一种通过电磁铁操纵的先导式比例方向阀。它可以控制体积流量的大小和方向，适用于指令 94/9/EC 规定的有爆炸危险的场所。
直动式二位二通比例方向阀（高性能）
KKDSR1
规格 1
组件系列 B
流量 350 l/min
流量 45 l/min
用于油路块安装
直动式二位二通比例方向阀（高性能）
KKDSR2
规格 2
组件系列 A
流量 350 l/min
流量 58 l/min
用于油路块安装
比例方向阀，直接控制，带pQ功能
STW0195 和 STW0196
规格 6、10
组件系列 1X 和 2X
工作压力 250 bar
流量 20 l/min（规格 6）
流量 65 l/min（规格 10）
用于底板安装
带湿式插脚直流电压线圈的三位四通直动式比例方向阀
VEPS-10A-43
元件规格 10
组件系列 0
工作压力 350 巴
流量 25 l/min
用于油路块安装
型号4WRA 和 4WRAE
比例方向阀，直动式，无电位置反馈
规格6和10
安装面按ISO 4401
控制流量的方向和大小
比例电磁铁操作
对中弹簧控制阀芯
不同阀芯可遮盖
集成控制电气元件（OBE）用于4WRAE型
型号 4WRBA 和 4WRBAE
比例方向阀，直动式，有集成控制电气元件（OBE），无电位置反馈
规格6和10
底板安装
安装面按ISO 4401
正遮盖和集成控制电气元件
可在任一端操作，标准符号E和W
可通过集成控制电气元件的指令值进行调节
型号4WRE 和 4WREE
比例方向阀，直动式，有电位置反馈
规格6和10
安装面按ISO 4401
控制流量的方向和大小
比例电磁铁操作
对中弹簧控制阀芯
不同阀芯可遮盖
集成控制电气元件（OBE）用于4WREE型
型号 4WREEM
比例方向阀，直动式，有集成控制电气元件（OBE），带电位置反馈和阀芯位置监测
规格6和10
安装面按ISO4401
控制流量的方向和大小
比例电磁铁操作
对中弹簧控制阀芯
可选阶跃补偿
型号 KKDS
2/2比例方向阀，直动式（高性能）
规格1
直动式比例阀，用于控制流量大小
通过比例电磁铁（带中心螺纹和可拆卸线圈）进行控制
电磁铁线圈可转动
双向流量控制
带隐藏的辅助操作装置，可选择
型号4WRH, 4WRZ,4WRZE
比例方向阀，先导式，无电位置反馈
规格10至52
安装面按ISO 4401
控制流量的方向和大小
通过3通减压阀进行先导控制
弹簧对中和主阀芯的反转动特点
不同阀芯可遮盖
用于4WRZE的集成控制电气元件（OBE）
型号 4WRKE
规格10至35
安装面按ISO 4401
控制流量的方向和大小
通过3通比例方向阀进行先导控制，无位置反馈
主阀芯的弹簧对中
型号 4WRBKE
比例方向阀，先导式，有集成电控器（OBE）和电位置反馈
规格10至35
安装面按ISO 4401
遮盖补偿，电子校准
通过3通比例方向阀进行先导控制，无位置反馈
主阀芯的弹簧对中
型号 4WRPH 和 4WRPEH
高频响方向阀，直动式，带电位反馈
规格6和10
安装面按DIN 24340A型和ISO 4401
控制流量的方向和大小
用于位置、速度和压力的闭环控制
通过控制电磁铁触发
通过感应位置检测器对控制滑阀进行位置传感
集成电控器（OBE），用于4WRPEH
特性曲线带或不带变化
型号 4WRREH
高频响方式阀，直动式，带电位反馈
规格6
安装面按DIN 24340A 型和ISO 4401
控制流量的方向和大小
用于闭环控制，动能大
通过双行程控制电磁铁触发
通过感应位置监测器对控制阀芯进行位置感应
集成电控器（OBE）
特性曲线可带或不带变化
德国力士乐REXROTH溢流阀
比例溢流阀，直动式
型号 DBEP
比例溢流阀，直动式
规格6
安装面按DIN 24340A型和ISO 4401
系统限压阀
比例电磁铁操作
底板安装
型号 DBET 和 DBETE
比例溢流阀，直动式
规格6型号 DBET 和 DBETE
比例溢流阀，直动式
安装面按DIN 24340A型和ISO 4401
系统限压阀
比例电磁铁操作
底板安装
用于DBETE型的集成电控器（OBE）
线性压力/指令值特性曲线
提供起螺丝插装阀
型号 DBET
比例溢流阀，直动式，带位置反馈
规格6
安装面按ISO 4401
用于DBETBEX型的集成电位器（OBE）
比例电磁铁操作
通过电磁铁电枢位置进行调节
型号 KBPS
比例溢流阀，直动式（高性能）
规格8
先导阀
直动阀，用于限制系统压力
比例电磁铁操作
带中心螺纹和可拆卸线圈的比例电磁铁
起螺丝插装阀
在电控器上外部对指令值/压力特性曲线进行很好的平衡
五、德国REXROTH力士乐比例阀例举
R9005882014WE10E33-CG24N9K4-2
R9005932774WE10C33-CG24N9K4
4WRTE10W6100L43-6EG24K31-A1M
3DREE10P71-200YG24K31A1V
R9004786944WMR6D54-V
R901029969DBETE61-315G24K31A1V
4WREE6WOB24-G24K31-A1V
4WREE10W7523-G24K31-A1V
4WRZE16W815071-6EG24N9EK31-A1D3M
4WRKE10W6100L34-6EG24EK31-A1D3M
4WRKE16W8125L33-6EG24EK31-A1D3M
4WRKE16W8200L33-6EG24ETK31-F1D3M
4WRZ25E332571-6EG24N9ETK4-D3V
DRE6X10-75MG24-8NZ4M
DBEM3037-200XYG34K4M
4WRTE43M00
4WRTE16V1125L44-6EG24ETK31-F1M
4WRKE25W6350L33-6EG24ETK31-A1D3M
4WRAP6W70730G24K4-M00
4WRAP6W70730-G25K4-M00
DBEM3037-200XYG24K4M
DBEME2051-315YG24K31M
4WRKE25W6220L33-6EG24ETK31-F1D3M
4WRKE27W8500L33-6EG24K31-F1D3M
4WRLE25E1Z350SJ30-G24K0-A1M
4WREE10V5023-G24K31-A1VR900927235
DBET61-315G24K4V
R9004722303WH6B53
R900905251LT07MKA23-100-02M
R9010794434WRTE25W6350L-44-6EG24K31-F1M
R900944106DBAW25BF2-23-315-6EG24N9K4A
4WREE6E32-24-G24K31-F1V
R900410884ZDR10DA2-54150Y
R900370146DBETR-10-230G24K4M
R901029968DBETE-61-200G24K31A1V
DBET-61-200YG24K4V
4WRE6W1622-G24K4V
DRE611-100MG24K4M
R9010214434WE6D60-EG24NXEZ2
R900564544ZDRK6VP511-100YMV
DBETR-10-315G24K4M
DBETE-61-100YG24K31A1V
4WRKE16W8200L3X6EG24ETK31A1D3M
3DREE10P-71-100YG24K31A1V
R900536812DBEME105X315YG24K31M
R9007189194WRKE25W6350L3X6EG24EK31A1D3M
4WRZE5W5-325-71-6EG24N9ETK31-F1D3M
R9009272334WREE10W752X/G24K31/A1V
4WEH16D72/6EG24N9ETK4
4WEH16E72-6EG24N9ETK4
4WREE10V752XG24K31A1V
4WRZE10W6507X/6EG24N9ETK31/F1D3M
4WREE6V162XG24K31F1V
4WRKE16E1200L3X6EG24EK31A1D3M
4WRKE16W6125L3X6EG24ETK31F1D3M
4WRZE16W61507X6EG24N9ETK31A1D3M
4WRLE10V85L3XG24ETK0A1M
DBETE-61-200YG24K31A1V
4WRTE32V600L-44-6EG24K31-A1M
4WREE6W1-16-24-G24K31-F1V
DBET-61-10G24K4V
DBEM10-51-200YG24K4M
DBEM10-51-100YG24K4M
R9009370654WREE6W1-16-24G24K31F1V
R900536812DBEME10-51315YG24K31M
R9830584004WHE22G76/6EW230N9EK4/B10P4,5
DREBE-6X-10-75MG24K31F1M
DBEME-10-51-315YG24K31M
4WRPEH-6-C3-B12L-20-G24K0-F1M-885
4WRAE-10-W1-60-22-G24K31-F1V
